风冷冷（热）水系统包含驾驶舱、组态监控、统计分析、数据报表、设备数据、告警统计这几部分。

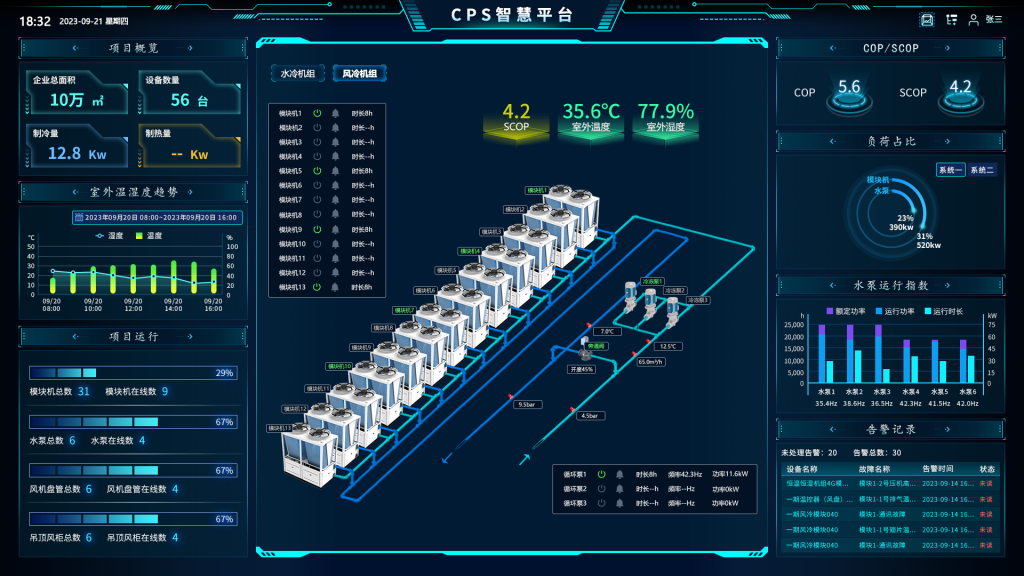

驾驶舱整体展示项目的基本信息。其中左上部分项目概览，包括企业总面积、设备数量、制冷量和制热量；左侧中部显示室外温湿度趋势，可筛选；左下角显示模块机、水泵、风机盘管、吊顶风机柜的总数及设备在线数；中间部分展示项目设备详细信息，包含室外温湿度，系统组态图等，可通过标签对组态进行切换；右上显示COP和SCOP；右侧中上部展示模块机及水泵的运行功率所占百分比，右侧中下部展示水泵的额定功率，运行功率，运行时长参数趋势；右下部分则展示告警记录，显示未处理告警条数、告警总数和告警信息列表。

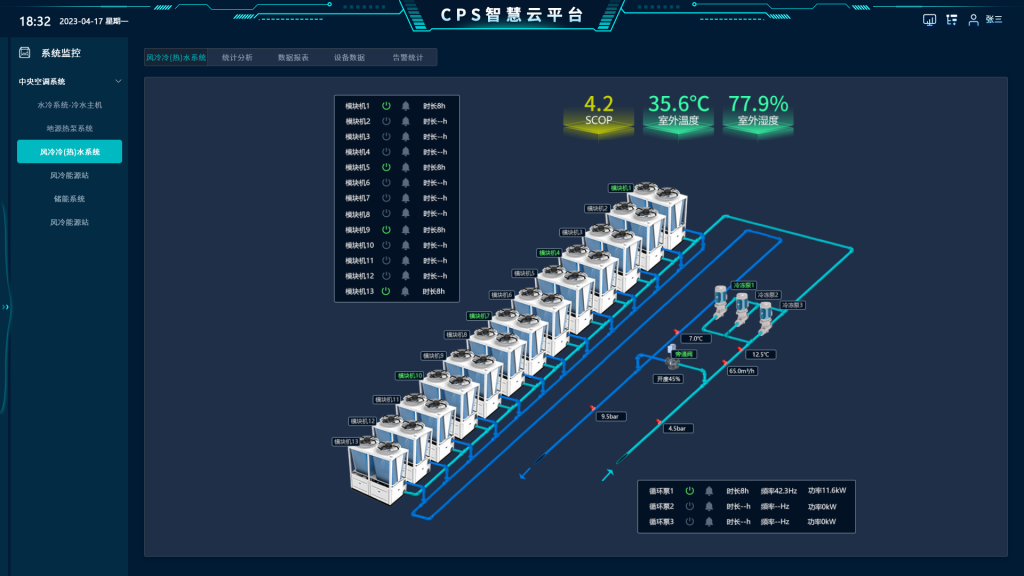

组态监控实时展示系统图、主要设备（展示模块机、冷冻泵、旁通阀、温度（流速）传感器）的状态和关键运行参数。右上角：模块机的开关状态、是否告警、运行时长的参数。显示循环泵是否开机、是否告警、运行时长、运行濒临、运行功率等参数。显示出水回水压力，旁通阀状态及开阀大小，流速等传感器参数。显示室外温度，室外湿度。

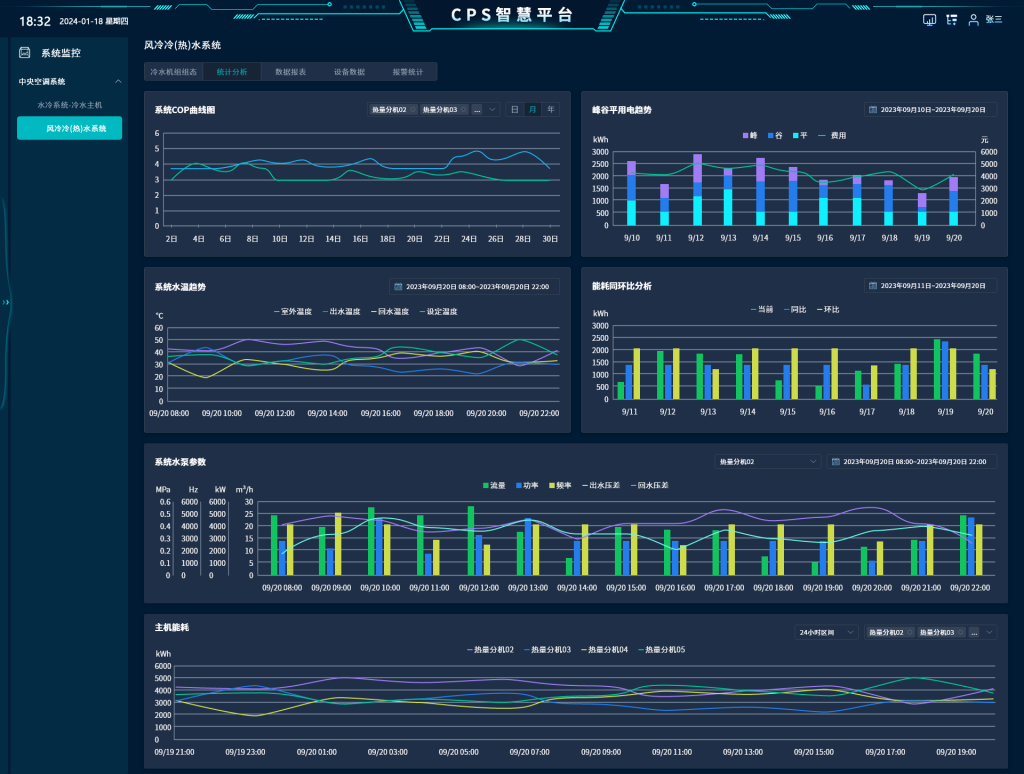

统计分析页面包括COP、峰谷平用电趋势、系统水温趋势、能耗同环比分析、系统水泵参数、主机能耗，这6组统计分析功能。

COP展示，展示系统以及各主机的日、月、年的COP值，曲线图形式，可多选。

电耗冷(热)耗趋势：展示空调系统在筛选时间段内的每日电耗、冷(热)耗、室外平均温度趋势，可场景搜索。

系统水温趋势：根据筛选时间展示室外温度、出水温度、回水温度、设定温度曲线图。

能耗同环比分析：根据筛选时间展示设备能耗的当前、同比、环比的对比图，可场景搜索。

系统水泵参数：根据筛选时间展示水泵的流量、功率、频率、出水压差、回水压差。

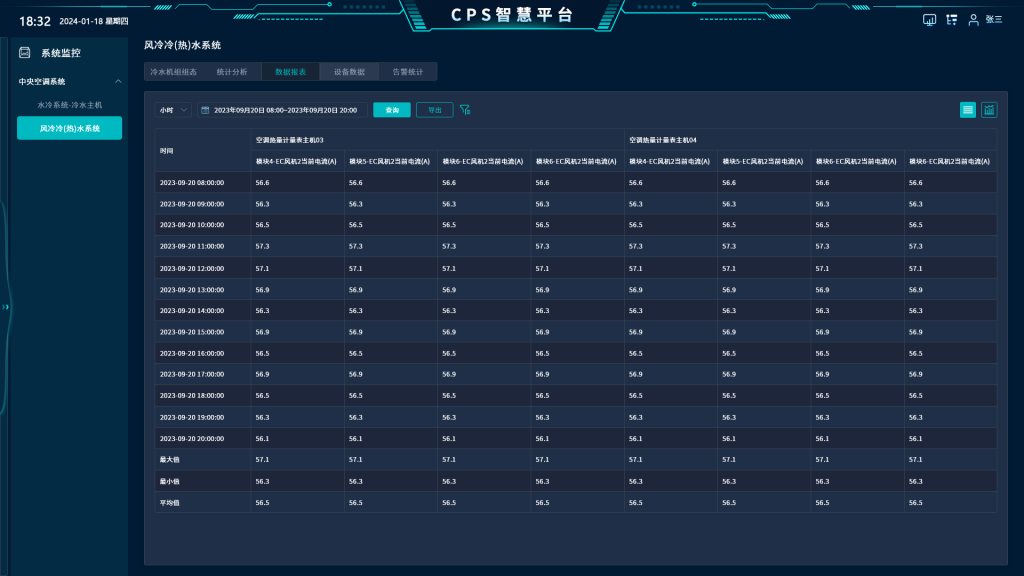

数据报表通过列表展示各设备的信息。可以根据查询区间和时间筛选历史数据。点击导出钮，导出报表。点击齿轮可以选择要筛选的数据项。右上角可以切换成曲线图展示。

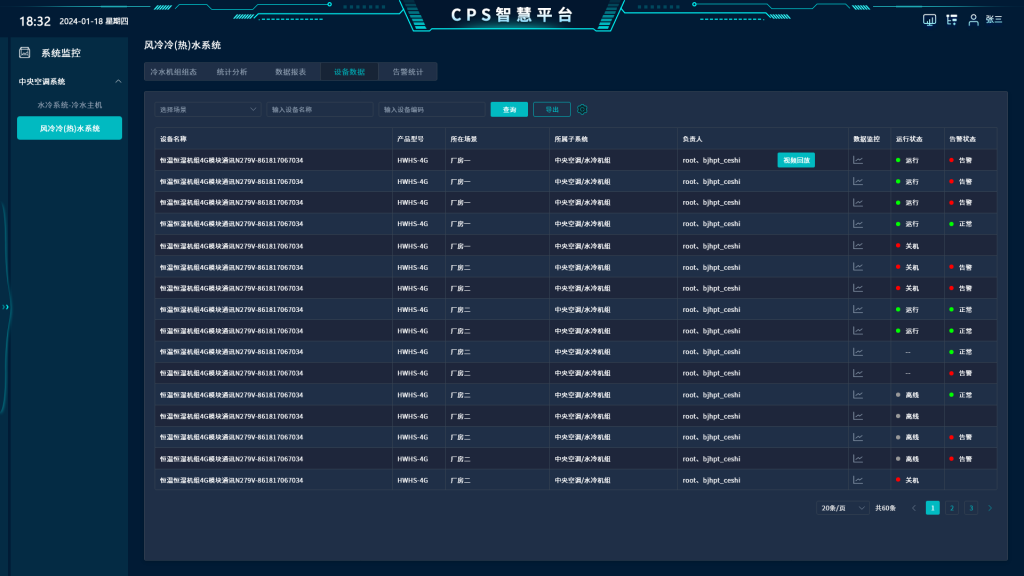

设备数据标签页展示设备数据列表，包括设备名称、产品型号、所在场景、所属子系统、负责人、运行状态、告警状态，点击数据监控图标，可以查看设备的实时数据。

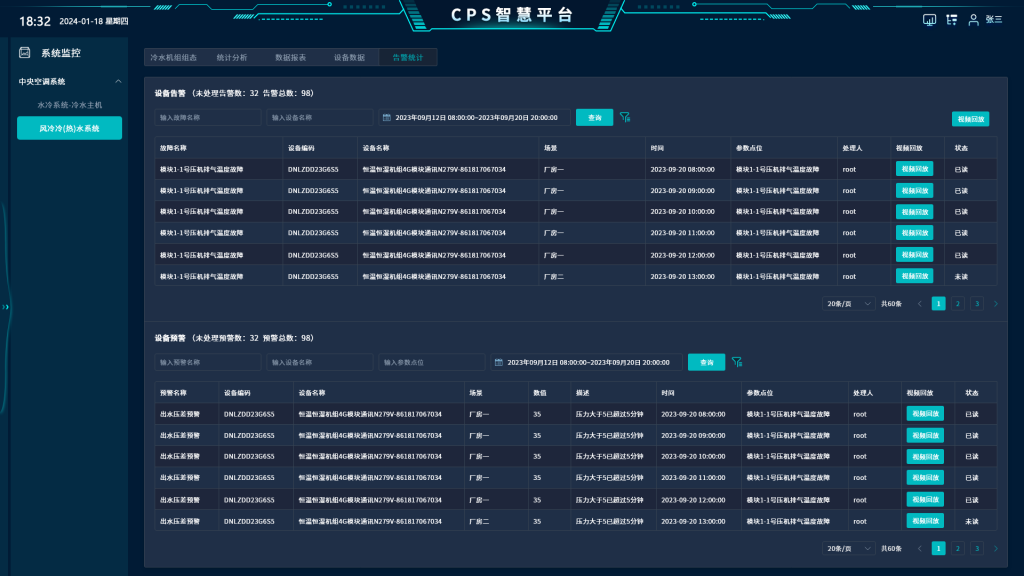

告警统计展示各设备的告警、预警信息，显示未处理的告/预警条数和告/预警总数。可以通过故障名称、设备名称和报警日期对告警信息进行筛选。可以通过预警名称、设备名称、参数点位、预警日期对预警信息进行筛选。点击齿轮选择要筛选的数据项。
