水冷冷水主机系统包含驾驶舱、组态监控、统计分析、数据报表、设备数据、告警统计这几部分。

驾驶舱整体展示项目的基本信息。其中左上部分项目概览，包括企业总面积、总容量、设备数量、SCOP、运行时长、实时负荷、实时负荷率；左侧中部显示室外温湿度趋势，可筛选；左下角显示项目日、月、年同环比总能耗；中间部分展示项目设备详细信息，包含SCOP，COP，室外温湿度，系统组态图等，可通过标签对组态进行切换；右上显示供冷供暖费用记录；右侧中部按照日、月、年显示各场景的能耗占比，以及可筛选的峰谷平用电趋势；右下部分则展示告警记录，显示未处理告警条数、告警总数和告警信息列表。

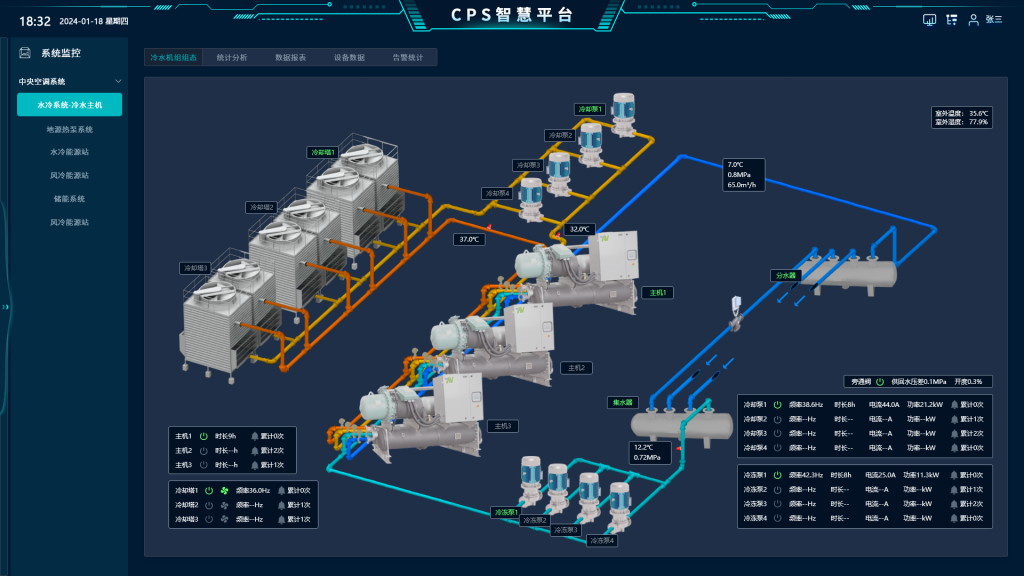

组态监控实时展示系统图、主要设备（主机、冷却塔、冷却泵、冷冻泵）的状态和关键运行参数。左上角：可切换显示场景。右上角：显示室外温度和湿度。显示各水泵的开关机状态、频率、运行时长、电流、功率、报警状态、累计报警次数。显示主机的开关机状态、运行时长、报警状态、累计报警次数。显示冷却塔的开关机状态、散热风扇的状态、频率、报警状态、累计报警次数。

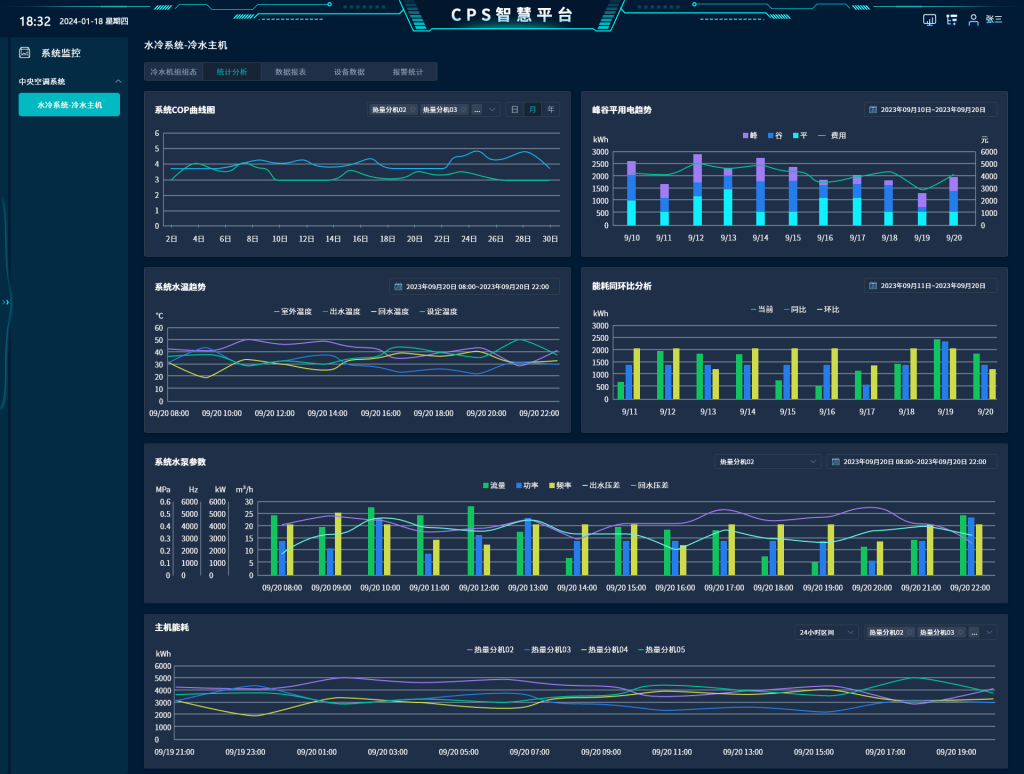

统计分析页面包括COP、峰谷平用电趋势、系统水温趋势、能耗同环比分析、系统水泵参数、主机能耗，这6组统计分析功能。

COP：展示系统以及各主机的日、月、年的COP值，曲线图形式，并可同比环比。

峰谷平用电趋势：展示空调系统在筛选时间段内的峰谷平用电趋势图。

系统水温趋势：根据筛选时间展示室外温度、出水温度、回水温度、设定温度曲线图。

能耗同环比分析：根据筛选时间展示设备能耗的当前、同比、环比的对比图。

系统水泵参数：根据筛选时间展示水泵的流量、功率、频率、出水压差、回水压差。

主机能耗：根据时间展示筛选主机设备的能耗曲线图。

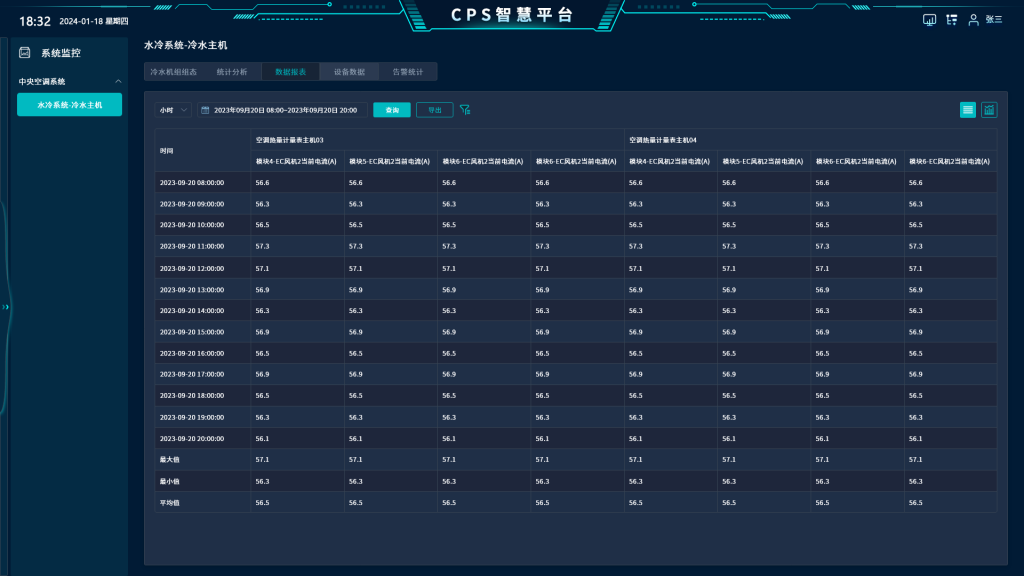

列表展示各设备的数据报表。可以根据查询区间和时间筛选历史数据。点击导出钮，导出报表。点击齿轮可以选择要筛选的数据项。右上角可以切换成曲线图展示。

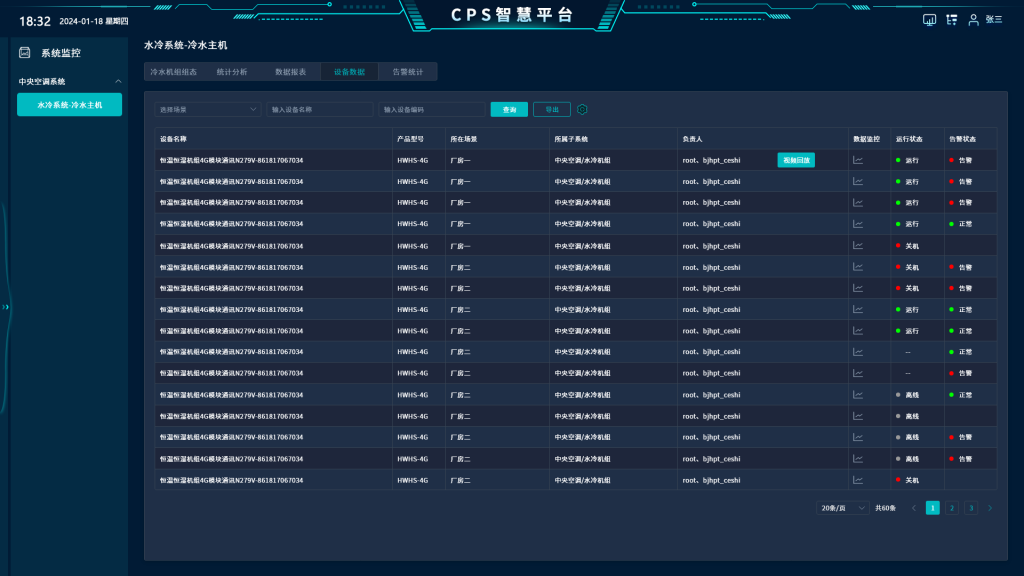

设备数据标签页展示设备数据列表，包括设备名称、产品型号、所在场景、所属子系统、负责人、运行状态、告警状态，点击数据监控图标，可以查看设备的实时数据。

告警统计展示各设备的告警、预警信息，显示未处理的告/预警条数和告/预警总数。可以通过故障名称、设备名称和报警日期对告警信息进行筛选。可以通过预警名称、设备名称、参数点位、预警日期对预警信息进行筛选。点击齿轮选择要筛选的数据项。
